Projeto 01 - EuderTech

Componentes

Qtd	Descrição
01	Arduino Mega 2560 →
01	Protoboard→
03	Push-Button→
01	Buzzer→
03	LEDs ( 01 Vermelho – 01 Amarelo – 01 Verde)→
03	Resistores 10KΩ para os Push-Button→
03	Resistores 220Ω para os Leds→
-	Jumpers→

Instruções

Push-button nas portas digitais (2, 3 e 4)
LEDs nas portas digitais (10, 11 e 12)
Buzzer na porta digital (8)

Conhecimentos Requeridos

(Arduino IDE→ ) (Variáveis e Constantes→) (Operadores Relacionais→) (Operadores Lógicos→) (Portas Digitais→) (Estrutura de Seleção Simples→)

Observações Técnicas

Os resistores serão utilizados como limitadores de corrente.

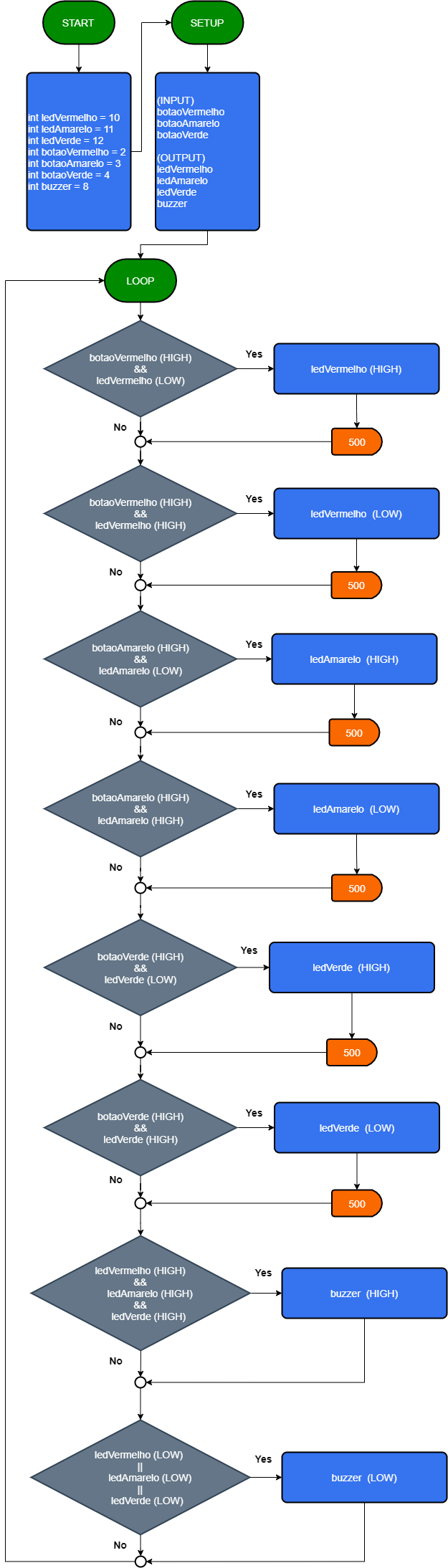

Diagrama de Blocos

Protótipo do Circuito

Código do Projeto

Baixar .INO


// Projeto Buz_Led_Push
// Neste exemplo utilizamos somente portas digitais.
int ledVermelho = 10;
int ledAmarelo  = 11;
int ledVerde    = 12;
int botaoVermelho = 2;
int botaoAmarelo = 3;
int botaoVerde = 4;
int buzzer = 8;
void setup() {
  // put your setup code here, to run once:
  pinMode(ledVermelho, OUTPUT);
  pinMode(botaoVermelho, INPUT);
  pinMode(ledAmarelo, OUTPUT);
  pinMode(botaoAmarelo, INPUT);
  pinMode(ledVerde, OUTPUT);
  pinMode(botaoVerde, INPUT);
  pinMode(buzzer, OUTPUT);
}
void loop() {
  if ((digitalRead(botaoVermelho) == HIGH) && (digitalRead(ledVermelho) == LOW)) {
     digitalWrite(ledVermelho,  HIGH);
     delay(500);
  }
  if ((digitalRead(botaoVermelho) == HIGH) && (digitalRead(ledVermelho) == HIGH)) {
     digitalWrite(ledVermelho,  LOW);
     delay(500);
   }

  if ((digitalRead(botaoAmarelo) == HIGH) && (digitalRead(ledAmarelo) == LOW)) {
     digitalWrite(ledAmarelo,  HIGH);
     delay(500);
  }
  if ((digitalRead(botaoAmarelo) == HIGH) && (digitalRead(ledAmarelo) == HIGH)) {
     digitalWrite(ledAmarelo,  LOW);
     delay(500);
   }

  if ((digitalRead(botaoVerde) == HIGH) && (digitalRead(ledVerde) == LOW)) {
     digitalWrite(ledVerde,  HIGH);
     delay(500);
  }
  if ((digitalRead(botaoVerde) == HIGH) && (digitalRead(ledVerde) == HIGH)) {
     digitalWrite(ledVerde,  LOW);
     delay(500);
   }
  if ( (digitalRead(ledVermelho)==HIGH) &&
       (digitalRead(ledAmarelo)==HIGH)  &&
       (digitalRead(ledVerde)==HIGH)) {
        digitalWrite(buzzer,HIGH);
       }

  if ( (digitalRead(ledVermelho)==LOW) ||
       (digitalRead(ledAmarelo)==LOW)  ||
       (digitalRead(ledVerde)==LOW)) {
        digitalWrite(buzzer,LOW);
       }
}

Comentários sobre o Código

Entenda o que cada linha de comando faz dentro do cérebro do seu Arduino:

Declaração de Variáveis

int ledVermelho = 10;

Nesta linha, criamos uma variável do tipo int (inteiro) e atribuímos o valor 10. A partir de agora, o Arduino entende que "ledVermelho" se refere ao pino físico número 10.

pinMode(pin, modo)

Configura o pino especificado para se comportar como uma entrada (INPUT) ou uma saída (OUTPUT).

pinMode(ledVermelho, OUTPUT); -> Define o pino 10 como saída de energia (para o LED).
pinMode(botaoVermelho, INPUT); -> Define o pino 2 como entrada de sinal (para o botão).

Sintaxe: pinMode(pino, MODO);

digitalWrite(pin, valor)

Envia um sinal de 5V (HIGH) ou 0V (LOW) para um pino configurado como saída.

HIGH: O LED liga (recebe 5V).
LOW: O LED desliga (0V/Terra).

Sintaxe: digitalWrite(pino, HIGH/LOW);

digitalRead(pin)

Lê se o pino digital está recebendo energia (HIGH) ou se está conectado ao terra (LOW).

Exemplo: valPino = digitalRead(10); (Lê o estado do pino 10 e guarda na variável valPino).

delay(tempo)

Pausa a execução do programa por um determinado tempo medido em milissegundos.

Dica: 1000 milissegundos equivalem a exatos 1 segundo.

void setup()

Executada uma única vez quando o Arduino liga. Serve para as configurações iniciais do projeto.

void loop()

Executada infinitamente. Após chegar na última linha, o Arduino volta para a primeira linha do loop automaticamente.

Ambiente de Simulação

Acessar Simulador Virtual
