Guia de Componentes

A Protoboard é uma placa de ensaio usada para montar circuitos elétricos experimentais de forma rápida e eficiente. Ela elimina a necessidade de soldagem, permitindo que a corrente percorra conexões condutoras internas que interligam os componentes.

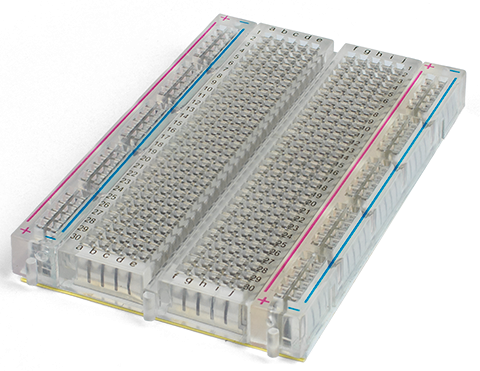

Esquema: As trilhas internas conectam os componentes sem necessidade de solda.

Linhas de Alimentação

Localizadas nas bordas, possuem conexão horizontal. São usadas para fornecer energia (+ e -) a todo o projeto.

Linhas de Conexão

Localizadas no centro, possuem conexão vertical em grupos de 5 furos. São onde os componentes são interligados.

Os Jumpers ou fios de conexão são condutores elétricos utilizados para estabelecer interligações entre sensores, módulos e a placa Arduino. Eles são fundamentais para organizar o cabeamento de um protótipo, facilitando a montagem e os testes em protoboards.

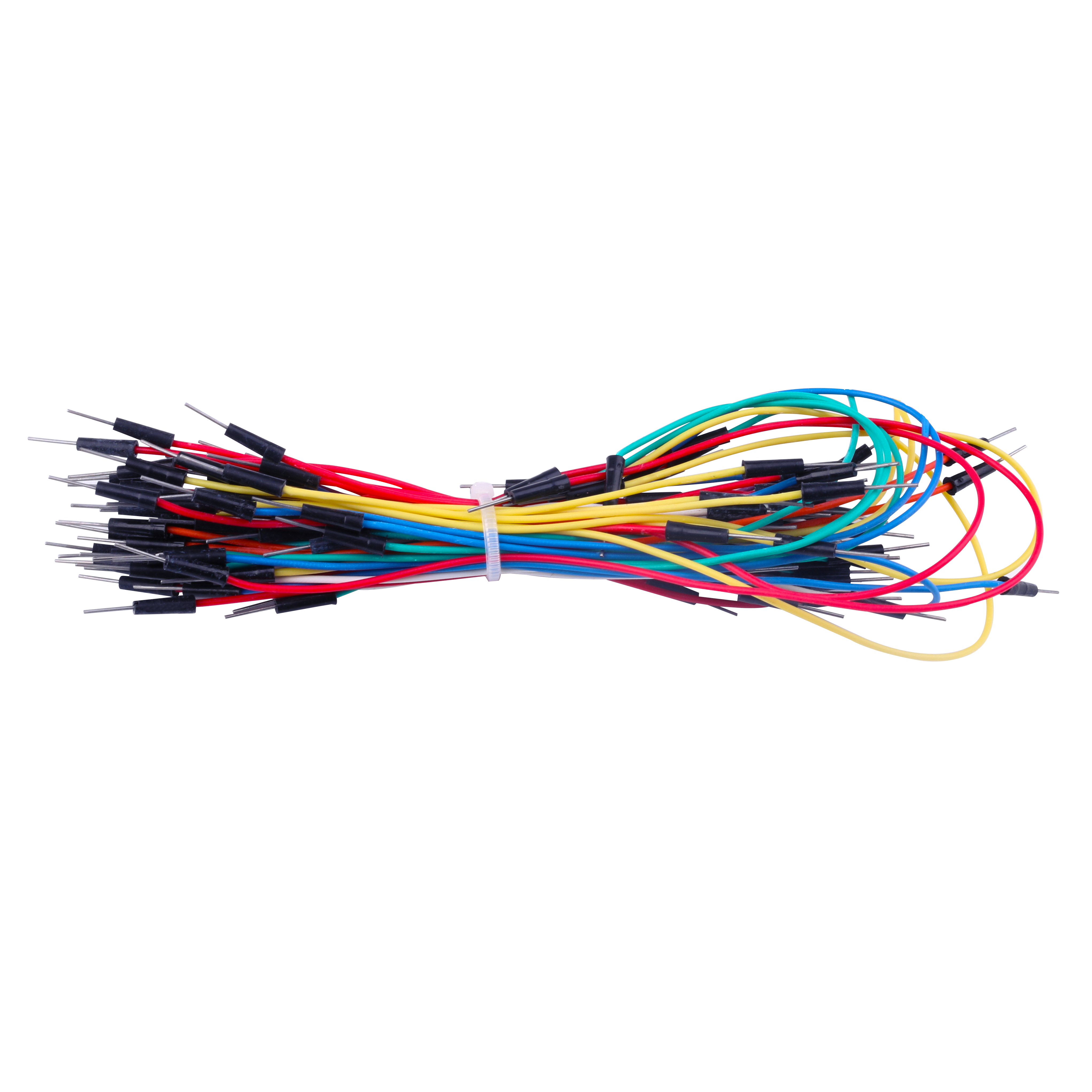

Jumpers: Versatilidade na conexão de componentes eletrônicos.

Organização e Praticidade

Esses cabos permitem economizar espaço e simplificar o roteamento de sinais em um projeto. Por serem flexíveis e possuírem conectores pré-moldados, evitam o mau contato e a confusão visual em circuitos complexos.

Essencial para Prototipagem

São amplamente utilizados para conectar componentes que possuem pinagem macho a placas com pinagem fêmea (como o Arduino) ou vice-versa, sem a necessidade de soldagem permanente.

Os Resistores são componentes eletrônicos passivos projetados para oferecer oposição à passagem da corrente elétrica. Eles são fundamentais para controlar a voltagem e a corrente em diferentes partes de um circuito, garantindo que componentes sensíveis operem com segurança.

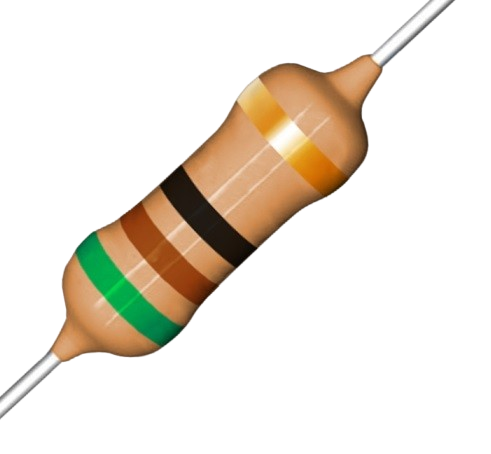

Resistores: Componentes essenciais para limitação de corrente.

Características e Funcionamento

• Unidade de Medida: Medida em Ohms (Ω), com múltiplos como kΩ (mil) e MΩ (milhão).
• Queda de Tensão: Causam uma queda de tensão proporcional à corrente, conforme a Lei de Ohm (V = I * R).
• Conservação: Limitam a corrente, mas a quantidade que entra em um terminal é exatamente igual à que sai pelo outro.

Como os resistores são componentes pequenos, seus valores são identificados por faixas coloridas. A leitura correta dessas faixas permite determinar a resistência nominal e a margem de erro (tolerância).

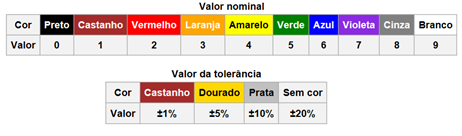

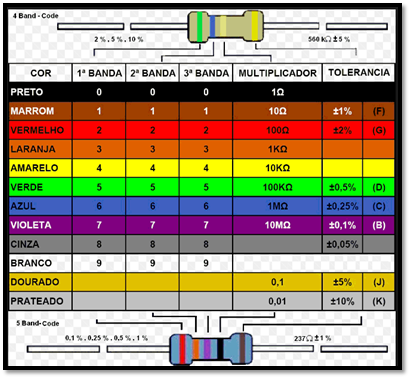

Tabelas de referência para identificação de valores e multiplicadores.

Valor: 25 x 1000 Ω
            Resultado: 25K.000 Ω ou 25 kΩ
            Tolerância: ± 5%

Essas configurações são essenciais para evitar o estado de "flutuação" em pinos de entrada digital. Elas garantem que o Arduino leia um nível lógico estável (HIGH ou LOW) quando nenhum botão estiver pressionado.

5 = R x 0.001
            R = 5000 Ω (ou 5 kΩ)

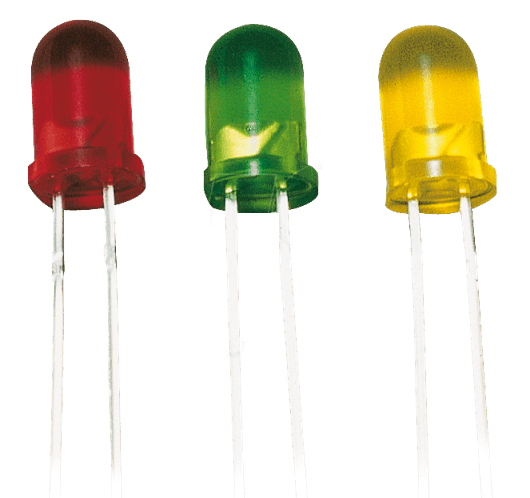

O LED é um componente semicondutor que converte energia elétrica em luz. Ele possui polaridade, o que significa que a corrente elétrica flui em apenas um sentido. A versão "difusa" possui um encapsulamento fosco que espalha a luz de forma uniforme, sendo ideal para sinalização.

Polaridade: Identificação do Ânodo(+) e Cátodo(-).

Identificação de Terminais

• Ânodo (+): Terminal maior, deve ser ligado ao positivo.
• Cátodo (-): Terminal menor e lado chanfrado no corpo do LED, deve ser ligado ao negativo (GND).

Eficiência e Proteção

LEDs são extremamente duráveis, mas sensíveis. Como o Arduino opera em 5V e a maioria dos LEDs trabalha com tensões menores, o uso de um resistor é obrigatório para limitar a corrente e evitar a queima imediata.

R = (5V - 2V) / 0.035A
R = 3 / 0.035
R = 85.71 Ω

O LED RGB (Red, Green, Blue) integra três diodos em um único encapsulamento. Através da técnica de PWM, é possível controlar a intensidade de cada cor individualmente, permitindo a composição de milhares de cores diferentes, funcionando de forma semelhante aos pixels de uma tela de TV.

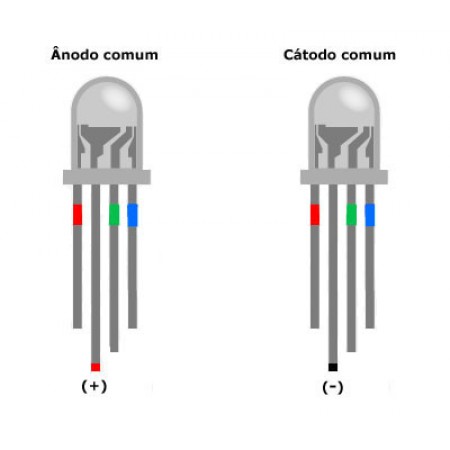

LED RGB: Um terminal comum e três para controle de cores.

Ânodo vs Cátodo Comum

Existem dois tipos principais de LED RGB, definidos pelo seu terminal mais longo:

• Cátodo Comum (-): O pino longo é conectado ao GND. As cores ligam quando recebem sinal HIGH.
• Ânodo Comum (+): O pino longo é conectado ao 5V. As cores ligam quando recebem sinal LOW.

Uso de Resistores

Cada terminal de cor possui uma queda de tensão diferente. Por isso, é obrigatório o uso de um resistor adequado para cada um dos três pinos de cor, evitando sobrecarga e garantindo o equilíbrio das cores.

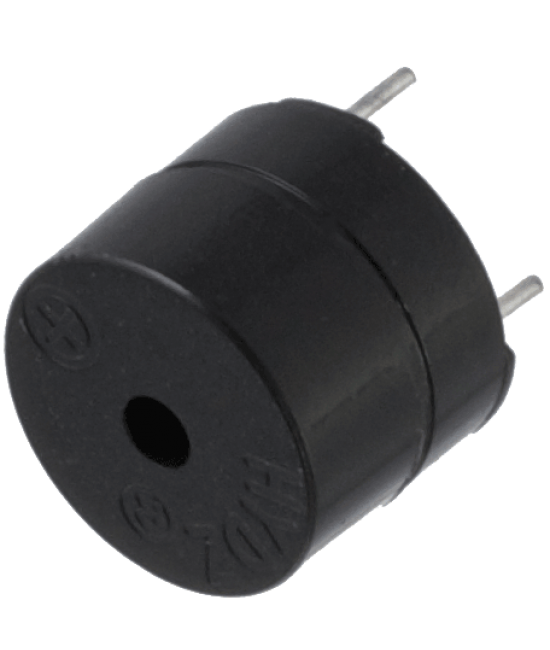

O Buzzer Ativo é um dispositivo de áudio compacto, projetado para emitir sinais sonoros de alerta. Por ser um componente "ativo", ele possui um oscilador interno, o que significa que basta aplicar uma tensão contínua para que ele emita som, facilitando sua implementação em projetos de automação.

Buzzer: Dispositivo piezoelétrico para sinalizações e alarmes.

Aplicações e Eficiência

É amplamente utilizado para criar efeitos sonoros como bipes de confirmação, alarmes de segurança, buzinas em robôs móveis e sinalizações de estados do sistema.

Facilidade de Uso

Sua principal vantagem é a eficiência na produção de som com baixo consumo de energia, sendo acionado diretamente por portas digitais do Arduino (via transistor ou diretamente, dependendo da corrente).

O Diodo Laser é um dispositivo semicondutor que emite luz coerente e altamente colimada. Diferente de um LED comum, ele concentra toda a sua potência em um feixe estreito e preciso, permitindo que a luz percorra longas distâncias sem se dispersar significativamente.

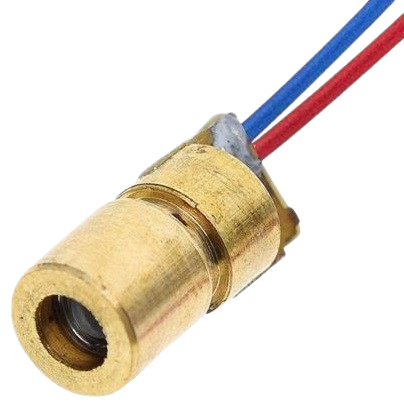

Diodo Laser: Feixe de luz concentrado para medições e segurança.

Precisão e Alcance

Devido ao seu formato de feixe em ponto, é o componente ideal para sistemas de alarmes (barreiras ópticas), contadores de objetos em esteiras e até sistemas de comunicação óptica simples.

Compatibilidade

Projetado para ser alimentado diretamente por fontes comuns de 5V, ele se integra perfeitamente ao ecossistema Arduino sem a necessidade de drivers complexos para aplicações básicas.

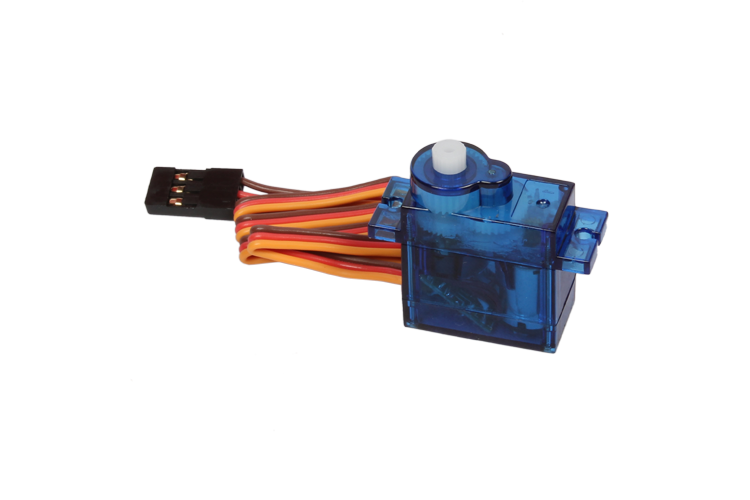

O Micro Servo 9g é um atuador eletromecânico que permite o controle preciso da posição angular (geralmente entre 0° e 180°). Ele utiliza um sinal de controle PWM (Pulse Width Modulation) para definir o ângulo do seu eixo, sendo essencial em projetos de braços robóticos, lemes e mecanismos de direção.

Servo SG90: Motor com redução e circuito de controle integrado.

Princípio de Controle

Internamente, o servo possui um sensor (potenciômetro) acoplado ao eixo. Um circuito eletrônico compara a posição desejada (enviada via PWM pelo Arduino) com a posição atual, ajustando o motor automaticamente para corrigir qualquer desvio.

Sinal PWM e Posição

O ângulo é determinado pela largura do pulso elétrico enviado. Pulsos curtos (~1ms) levam o motor para 0°, enquanto pulsos longos (~2ms) levam para 180°.

As chaves do tipo Push-Button são utilizadas para abrir ou fechar um circuito de forma manual. Este interruptor permite a condução de corrente apenas enquanto está pressionado, funcionando como um botão eletrônico para controle momentâneo de sinais.

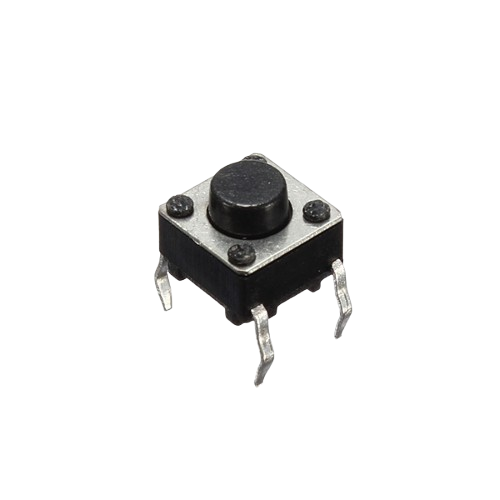

Push-Button: Interface de entrada para acionamento manual de dispositivos.

Tipo de Operação

Opera de forma momentânea, o que significa que ele conduz corrente apenas enquanto houver pressão física sobre o botão.

Configuração dos Contatos

Pode ser Normalmente Aberto (NO), onde o circuito fecha ao pressionar, ou Normalmente Fechado (NC), onde o circuito abre ao ser pressionado.

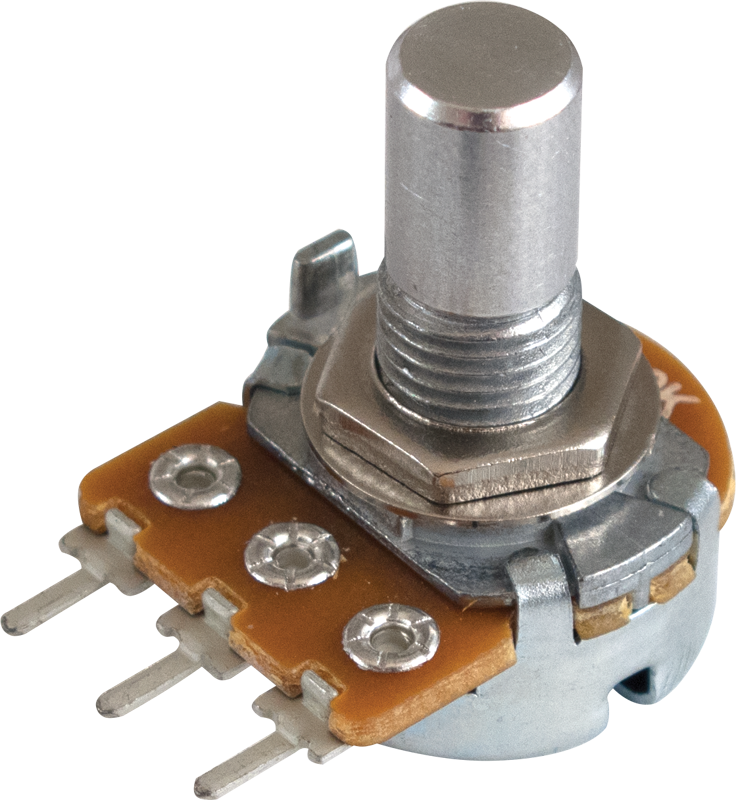

Os Potenciômetros são resistores ajustáveis que permitem o controle manual da resistência em um circuito. Através de um eixo giratório ou deslizante, é possível variar a intensidade do sinal elétrico, sendo amplamente utilizados para ajustar volumes, brilho de telas e velocidades de motores.

Potenciômetro: Os pinos laterais recebem energia e o central fornece o sinal ajustado.

Estrutura e Pinos

Normalmente, possui três conectores:

• Laterais: Onde a energia é aplicada (VCC e GND). A ordem define o sentido do aumento da resistência.
• Central (Wiper): Por onde o sinal ajustado é extraído após passar pela trilha resistiva interna.

Funcionamento Lógico

Ao girar o eixo, o cursor interno se move sobre uma trilha de carbono, alterando a distância que a corrente percorre. No Arduino, ele é lido pelas portas Analógicas (A0 - A5), convertendo o giro em valores de 0 a 1023.

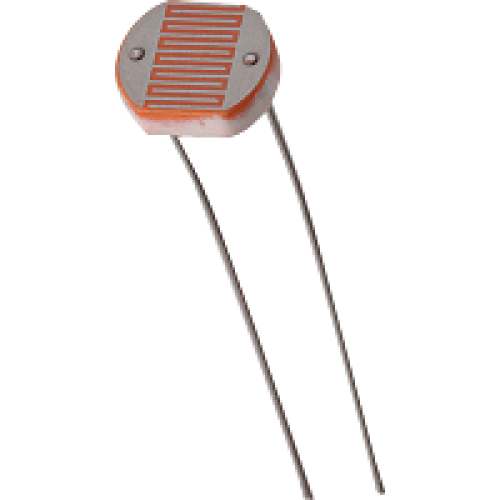

O LDR (Light Dependent Resistor), ou Resistor Dependente de Luz, é um componente cuja resistência elétrica varia de forma inversamente proporcional à intensidade da luz que incide sobre sua superfície de sulfeto de cádmio.

LDR: A resistência diminui conforme a luz aumenta.

Comportamento Elétrico

Em ambientes escuros, o LDR apresenta uma resistência muito alta (na casa dos MegaOhms). Quando exposto à luz intensa, essa resistência cai drasticamente para valores baixos (centenas de Ohms), permitindo a passagem de mais corrente.

Uso no Arduino

Como o LDR é um componente passivo, ele é geralmente utilizado em um circuito de divisor de tensão com um resistor fixo (comumente de 10kΩ). Isso permite que o Arduino leia a variação de luminosidade como um sinal de tensão através das portas Analógicas.

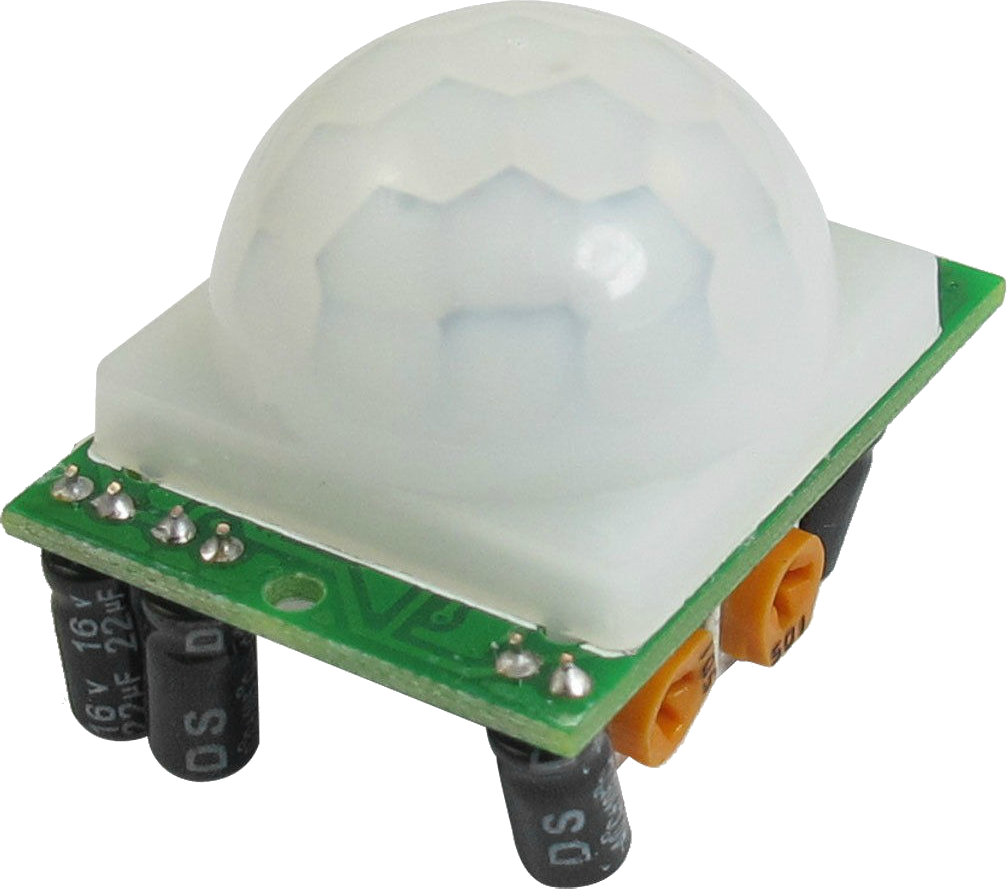

O sensor PIR (Passive Infrared) é um dispositivo eletrônico que mede a luz infravermelha irradiada pelos objetos em seu campo de visão. Ele é projetado para detectar o movimento de corpos que emitem calor, como seres humanos e animais, sendo amplamente utilizado em sistemas de iluminação automática e alarmes.

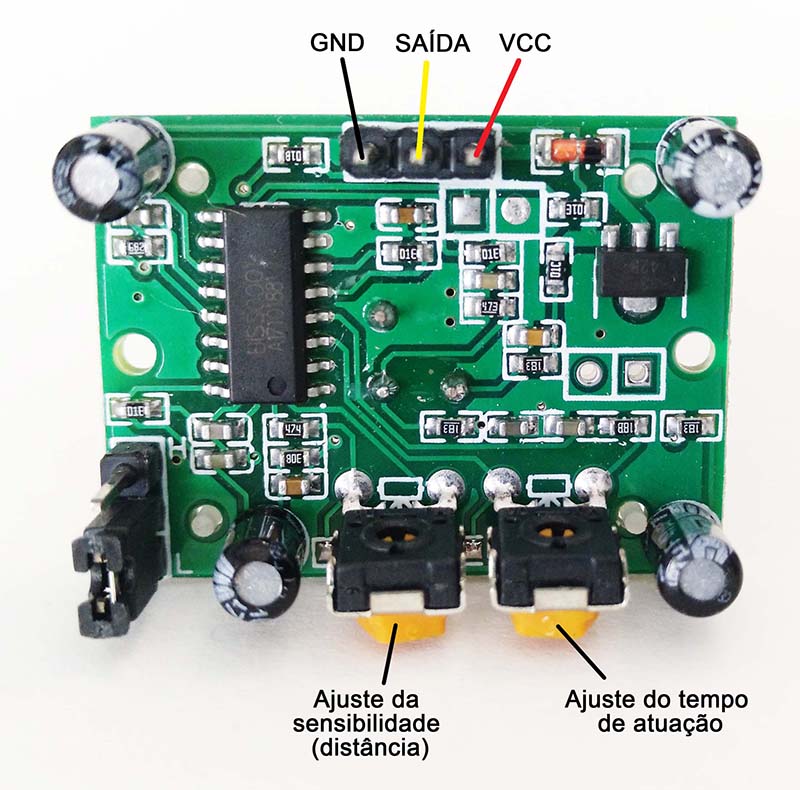

PIR: Sensor infravermelho passivo com ajustes de sensibilidade e tempo.

Controle e Calibração

O sensor possui dois potenciômetros na parte inferior para ajuste manual:

• Sensibilidade: Ajusta o alcance da detecção, variando entre 3 a 7 metros.
• Tempo de Delay (TIME): Define quanto tempo a saída permanecerá em nível alto após detectar movimento (5 a 200 segundos).

Lógica de Saída

Ao detectar movimento, o pino de dados assume nível ALTO (3.3V). Mesmo que o movimento pare, a saída permanece ativa pelo tempo configurado no potenciômetro antes de retornar ao nível BAIXO (0V).

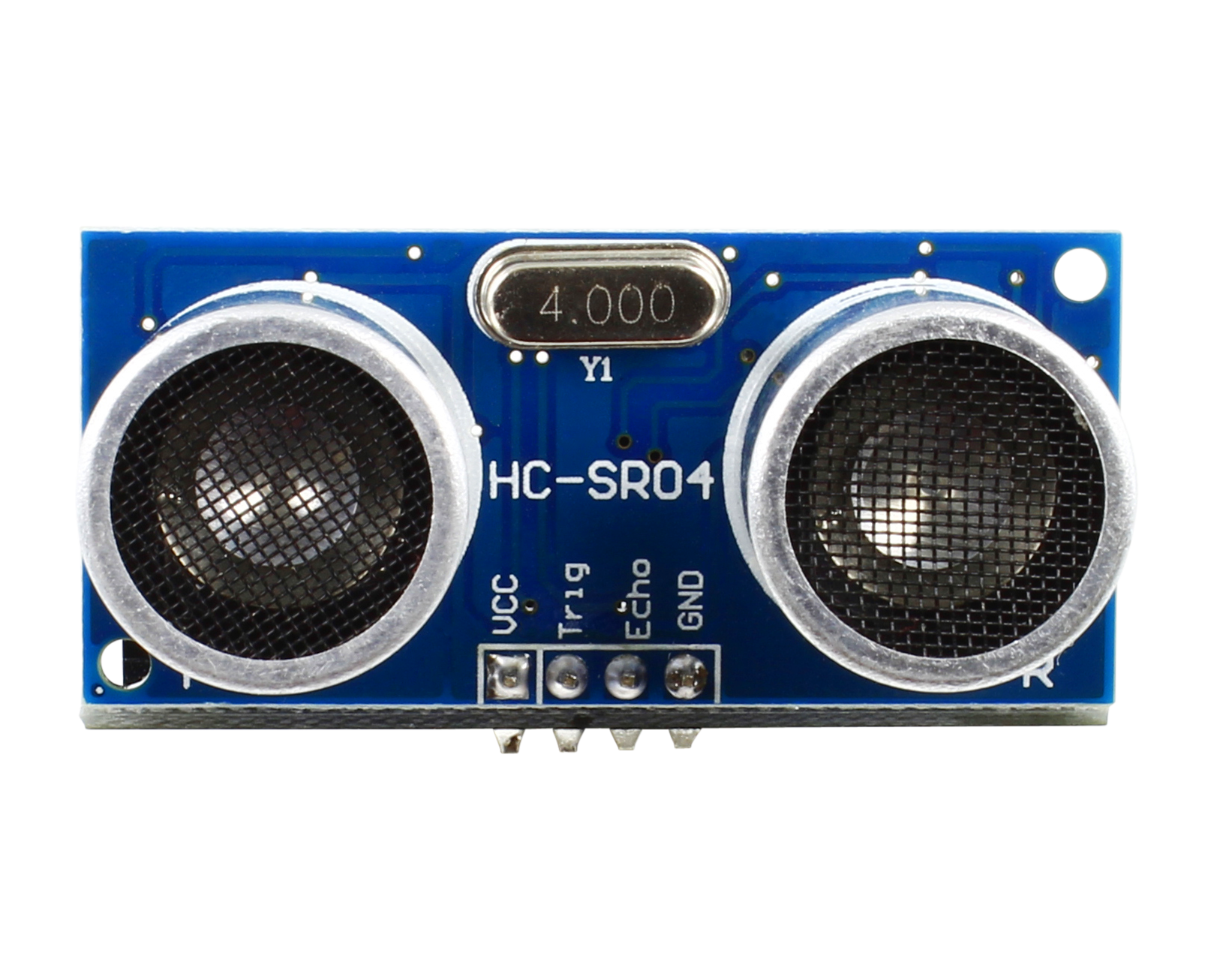

O HC-SR04 é um módulo projetado para medir distâncias com precisão entre 2cm e 4m. Ele utiliza ondas sonoras de alta frequência (inaudíveis para humanos) para detectar objetos, funcionando de forma semelhante ao sonar de um morcego ou de um submarino.

HC-SR04: Módulo com emissor e receptor acoplados.

Princípio de Funcionamento

O sensor funciona em quatro etapas rápidas:

• Emissão: O pino Trigger envia um sinal para disparar a onda sonora.
• Reflexão: A onda viaja pelo ar até atingir um obstáculo e retornar.
• Captura: O receptor do módulo detecta o eco que retorna.
• Cálculo: O pino ECHO indica o tempo de viagem, que é usado para calcular a distância.

O Sensor de Touch Capacitivo é um dispositivo eletrônico capaz de detectar o toque humano através da variação da capacitância elétrica. Diferente de um botão mecânico, ele não possui partes móveis, o que elimina o desgaste físico e permite a criação de interfaces modernas, higiênicas e sensíveis.

Touch Capacitivo: Detecção por aproximação e contato.

Como funciona?

O sensor monitora a carga elétrica na superfície da placa. Quando um dedo se aproxima, o corpo humano atua como um capacitor natural, alterando a carga no sensor. Essa variação é processada pelo chip integrado (como o TTP223), que altera o estado da saída digital.

Vantagens

Por ser capacitivo, ele pode ser instalado atrás de superfícies finas de acrílico, plástico ou vidro, transformando o próprio painel do robô ou da caixa de automação em um botão invisível.
